دستگاه پمپ سرنگي با حجم بالا

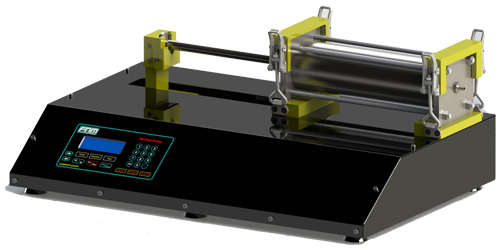

Syringe Pump SP3000



دستگاه پمپ سرنگي شرکت فناوران نانومقیاس جهت بكارگيري انواع سرنگ‌ها طراحي شده است. اين دستگاه با توجه به ابعاد سرنگ استفاده شده، قابليت تزريق مقدار معيني محلول با سرعتهاي مختلف را دارا مي باشد. قطر سرنگ استفاده شده از طريق صفحه كليد وارد سيستم شده و دستگاه ميزان دقيق تزريق را محاسبه و اعمال مي‌نمايد. حافظه بكار گرفته شده در دستگاه، از نوع دائمی بوده و آخرين تنظيمات اعمال شده از قبيل اندازه سرنگ و سرعت تزريق، تا زمان تغییر، در حافظه سيستم ثبت خواهد گرديد.

کاربردها

اين سيستم در تمامي مواردي كه نياز به تزريق كم و كنترل شده محلول مي‌باشد، كاربرد دارد. برخي از اين كاربردها عبارتند از:

         تزريق سلولي

         تزريق كنترل شده دارو

         الكتروريسي (جهت جلوگيري از تاثير منبع تامين اختلاف پتانسيل بايستي ارت دستگاه به صورت كامل وصل گردد)

         تزريق كنترل شده واكنشگر به داخل راكتور

         آزمايشگاه روي تراشه (Lab-on-a-chip)

         ...







  مدلهای مختلف و  نحوه نامگذاری:






X

X

X

0

0

0

X

P

S



دارای امکان اتصال حداکثر 2 سرنگ















1







دارای امکان اتصال حداکثر 10 سرنگ



2




دارای امکان اتصال یک پیستون و یک سرنگ















3







مدل با دقت پایین







L















مدل با دقت بالا







H















مدل معمولی





O

















مدل دارای امکان برنامهپذیری





P

















مدل دارای نرمافزار و امکان اتصال به کامپیوتر





S

















مدل با بدنه پلاستیکی



P



















مدل با بدنه فلزی



M



















سیستم‌های سری HPM دارای امکان برنامه‌ریزی داخلی در 10 مرحله بوده و تغییر سرعت بین مراحل بصورت مرحله‌ای (STEP) خواهد بود. این مدلها در 2 حالت زمانی یا حجمی قادر به برنامه‌ریزی بوده و فاقد قابلیت اتصال به کامپیوتر می‌باشند. این سری دارای قابلیت شارژ مجدد محلول و کانکتور قابل اتصال به شیر خودکار می‌باشند.

سیستم‌های سری HSM دارای قابلیت اتصال به کامپیوتر توسط پورت USB می‌باشند، نرم‌افزار این سری بنحوی طراحی شده است که امکان تغییر سرعت و برنامه‌ریزی را بصورت مرحله‌ای، خطی، نمایی و ... (با توجه به فرمول داده شده به نرم‌افزار) برای کاربر مهیا می‌کند. این سیستم‌ها در صورت عدم اتصال به کامپیوتر همانند مدلهای قابل برنامه ریزی (HPM) عمل خواهند نمود.



این سیستم ها جهت اعمال فشار تا 4 ‌بار تست شده است. امکان ساخت پمپ سرنگ با فشار بالا بصورت سفارشی میسر است.



 مدل و مشخصات محصول:



مدل

SP1000HOM

SP1000HPM

SP1000HSM

SP2000HPM

SP2000HSM

SP3000HSM

حداکثر تعداد سرنگ قابل اتصال

2

2

2

10

10

سیلندر

نمایشگر (کاراکتر سطر)

20 4

20 4

20 4

20 4

20 4

20 4

صفحه كليد (تعداد سوئیچ)

20

25

25

25

25

25

قابليت برنامه ريزي داخلی

-

دارد

دارد

دارد

دارد

دارد

قابليت اتصال به كامپيوتر (پورت USB)

-

-

دارد

-

دارد

دارد

قابلیت شارژ مجدد محلول (Autofill)1

-

دارد

دارد

دارد

دارد

دارد

حداکثر اندازه سرنگ (میلیلیتر)2

60

60

60

50

50

1000

حداقل سرعت تزريق3 (ميكروليتر در ساعت)

0.5

0.5

0.5

0.5

0.5

10000

حداكثر سرعت تزريق3 (ميلي‌ليتر در ساعت)

1000

1000

1000

640

640

60000

دقت حرکت پدال (نانومتر)

20

20

20

20

20

200

وزن (کیلوگرم)

4

4

4

5/4

5/4

10





1 این قابلیت نیاز به تجهیزات جانبی از قبیل شیر یک طرفه دارد.    2 این ابعاد بصورت سفارشی قابل تغییر است.     3 با توجه به حداقل و حداکثر قطر سرنگ

دقت های ارائه شده بر پایه محاسبات تئوری دقت موتور و کنترلر دستگاه می باشد.



قابليت‌ها

راحتي استفاده و نمايشگر: استفاده از نمايشگر دو سطري باعث نماش اطلاعات ضروري شده و نور پس زمينه آن باعث راحتي خواندن اطلاعات حتي در تاريكي مي‌گردد. استفاده از 20 كليد باعث عدم نياز به منوهاي تو در تو شده و بنابراين به راحتي با فشار حداكثر چند كليد، دستگاه تنظيم شده و شروع بكار خواهد كرد. تنظيمات مختلف از قبيل سرعت تزريق، قطر سرنگ و حداكثر تزريق به راحتي، حتي در حالتي كه دستگاه در حال كار است، قابل تنظيم مي باشد.

دو حالت تزريق: دستگاه داراي دو حالت تزريق ممتد يا تزريق به ميزان حجم تعيين شده مي باشد.

تزريق يكنواخت: استفاده از موتور با دقت بالا باعث تزريق يكنواخت محلول شده است.

تنظيم محل صفحه فشاردهنده سرنگ: استفاده از دو كليد جلو و عقب برنده محل صفحه، امكان تنظيم سريع آنرا بوجود آورده است.

انواع سرنگها: سيستم نگهدارنده سرنگ به نحوي طراحي شده است كه انواع سرنگها در سايزهاي مختلف مي‌تواند در آن مورد استفاده قرار گيرد.

قابليت بكارگيري در الكتروريسندگي: با استفاده از پوشش جاذب الكتريكي و ارت مناسب، اين دستگاه مي‌تواند در مواردي كه نياز به اعمال ولتاژهاي بالا در محلول داخل سرنگ است، بدون مشكل استفاده شود.







فرمول محاسبه حداقل (بر حسب ميكروليتر در ساعت) و حداكثر (بر حسب ميلي ليتر در ساعت) سرعت تزريق:

Fnm Syringe pump injection rate:

Min Rate (Microliter/hour) = 0.5 * Syringe diameter (mm) ^ 2

Max Rate (Mililiter/hour) = 1.60 * Syringe diameter (mm) ^ 2

Example:

Syringe 20mm in diameters: Min rate: 200 ul/h; Max rate: 640 ml/h

Syringe 10mm in diameters: Min rate: 50 ul/h; Max rate: 160 ml/h

Syringe 1mm in diameters: Min rate: 0.5 ul/h; Max rate: 1.6 ml/h







نرم افزار مدل S

این مدل دارای نرم افزار ویژه ای است که در آن امکان تزریق محلول طبق فرمول وجود دارد. در صورت عدم اتصال پمپ به کامپیوتر، دستگاه شبیه پمپ مدل معمولی خواهد بود. در شکل زیر در 2 مرحله با فرمول Rate=t و Rate=120-2*t در زمانهای 2 و 1 دقیقه تزریق انجام خواهد گرفت. که نمودار آن در سمت راست مشاهده می شود. تعداد این مراحل می تواند به تعداد زیادی انتخاب گردد.



Syringe Pump software



تولید سفارشی

با توجه به اینکه در بسیاری از موارد لازم است دستگاه "پمپ سرنگی" به عنوان یک زیرسیستم در کنار سایر اجزاء مورد استفاده قرار گیرد و مجموعه توسط یک واحد کنترل شود، شرکت فناوران نانومقیاس آمادگی دارد، سیستم مورد نیاز را طراحی و ارائه نماید. نرم‌افزار سیستم‌های سری S دارای این قابلیت و انعطاف‌پذیری می‌باشند که بر حسب نیاز مشتری، تغییرات مورد نظر در آنها اعمال گردد.





  • این دستگاه دارای ثبت اختراع می باشد.

  • تمامی دستگاه‌ها به مدت يكسال گارانتي شركت فناوران نانومقياس مي‌باشند.

دریافت فایل کاتالوگ و دستورالعمل از صفحه دریافت فایل
