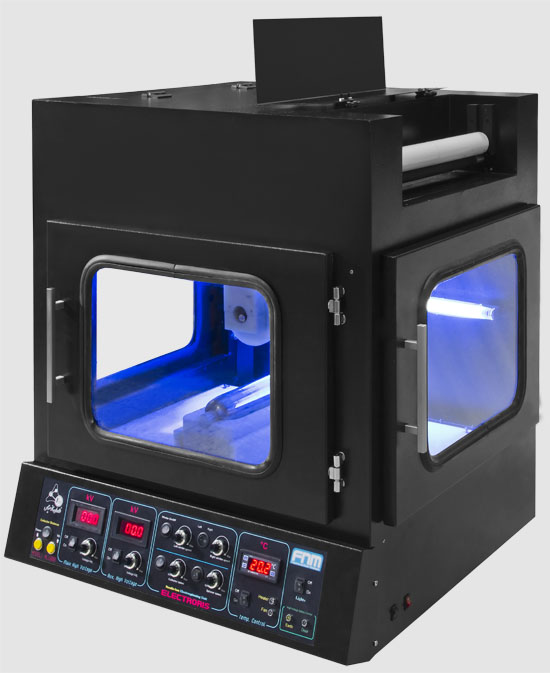

دستگاه آزمایشگاهی الکتروریس غوطه وری شركت فناوران نانومقياس

Dip-Electrospinning unit

دستگاه الكتروريس غوطه‌وری (بدون نازل) با جمع‌کننده درام ریسنده چرخان جهت توليد نانوالياف پليمري/سراميكي در مقادير زياد طراحي و ساخته شده است. در اين دستگاه برخلاف الكتروريس نازلی پمپ سرنگي و نازل استفاده نمي‌شود و يك درام از جنس استيل در داخل حمام محلول پليمري غوطه‌ور شده و با اعمال ولتاژ بالا به محلول صدها جت پليمري از سطح درام به سمت جمع كننده‌اي كه در بالاي آن قرار دارد و داراي ولتاژ بالاي مخالف است شتاب مي‌گيرد و در نهايت لايه‌اي از نانوالياف روي سطح جمع‌كننده (كالكتور) تشكيل مي‌شود. درام جمع‌کن از جنس استیل بصورت چرخان با دور قابل کنترل می‌باشد. این دستگاه در 3 اندازه 20، 50 و 100 سانتی‌متری (با نامهای NL20، NL50 و NL100) تولید می‌گردد و خروجی نهایی دستگاه با توجه به ابعاد درام جمع‌کننده، مت نانولیفی با ابعاد 20 � 20، 50 � 50 و 100 � 100 سانتی‌متر مربع خواهد بود.







قابلیت‌ها و مشخصات:

مقياس توليد

       در مقايسه با دستگاه نازلي، خروجي اين دستگاه بسیار بیشتر است.

انعطاف پذيري

�       توسط اين دستگاه مشخصات مختلف نانوالياف از جمله تخلخل، شکل، قطر، و توانایی گره دارشدن مي‌تواند كنترل شود.

�       فرايند آسان و مقرون به صرفه است.

�       بسیاری از انواع پلیمر های مختلف از جمله پلیمرهای مصنوعی ، طبیعی و زیست تخریب پذیر و/یا پلیمر/کامپوزیت مي‌تواند توسط اين دستگاه به نانوالياف تبديل شوند.

�       امکان افزودن نانومواد مختلف به درون وان الکتروریسی با هدف تولید نانوالیاف حاوی نانومواد یا سایر افزودنی‌ها میسر است.



كاربري آسان

       پارامترهاي الكتروريسي مي‌توانند به راحتي توسط پانل كنترل، تنظیم شوند.

       دارای بیم لیزری جهت مشاهده راحتتر فرایند الکتروریسی و جت‌ پلیمری

برق ورودي دستگاه

       220 ولت، تك فاز، 60-50 هرتز

درام ريسنده:

       درام سیلندری، سیمی یا دیسکی از جنس استيل

       طول: بسته به مدل 20، 50  و 100 سانتي‌متر

       قطر: 6 سانتي‌متر

       سرعت:  10- 2  دور در دقيقه

جمع كننده (كالكتور)

       كنترل فاصله الكتروريسي  (20-5 سانتي‌متر)

       جنس: استيل

       نوع صفحه‌ای یا درام چرخان با سرعت 10 تا 50 دور در دقیقه

       ابعاد: درام با قطر 6 ، 16 و 32 سانتی‌متر

       طول: 20، 50 و 100 سانتي‌متر

حمام (وان) محلول پلیمر

       ظرفیت: 1000 150 میلی‌لیتر بسته به مدل دستگاه

       اتصال راحت کابل ولتاژ بالا

       سهولت خارج نمودن از دستگاه جهت شستشو



سيستم كنترل و پانل:

       سیستم کنترل PLC دارای رابط  HMI گرافیکی/لمسی

       کنترل نوع پلیمری مصرفی در هر واحد الکتروریسی بصورت مستقل

       اعمال ولتاژ منفی و مثبت به الکترودها و کالکتور بصورت مستقل

       نمایش رطوبت داخل محفظه (سفارشی)

       قابلیت دیدن داخل محفظه توسط نمایشگر (سفارشی)

       سیستمهای کنترل ولتاژ بالا

       سیستمهای کنترلی جریان مصرفی (سفارشی)

       دارای دکمه قطع اضطراری برق دستگاه

       تهویه بخارات سمی حلالهای آلی

منبع تغذیه ولتاژ بالا

       داراي سیستم تامين اختلاف پتانسيل 35 كيلوولت مثبت وات بالا

       داراي سیستم تامين اختلاف پتانسيل 35 كيلوولت منفي وات بالا

       نمايشگر ديجيتال ولتاژ با دقت 1/0 كيلوولت

       نمايشگر ديجيتال جريان مصرفي با دقت 1 ميكروآمپر (سفارشي)

       کنترل دیجیتال منابع ولتاژ بالا از طریق رابط HMI مستقل (سفارشی)



سیستم تنظیم دما، رطوبت و تهویه

سيستم گرمايش

       كنترل دماي محيط الكتروريسي (دماي محيط تا 40 درجه سانتي گراد)

       سیستم کنترل رطوبت محفظه الکتروریسی (سفارشی)

تهويه

       خروج حلال از محفظه توسط هواکش با امكان برنامه ريزي مدت كاركرد



ايمني

       داراي 3 سوئيچ جهت قطع ولتاژ هنگام باز شدن درب دستگاه

       دارای چراغ نمایشگر باز بودن دریها

       داراي كليد قطع اضطراري با نشانگر فعال بودن كليد

       دارای نشانگر عدم اتصال ارت مناسب

       تخلیه ولتاژ بالای خازنها در چند ثانیه پس از خاموش شدن سیستم

       دارای هواکش تخلیه بخارات سمی

       دارای سیستم حنثی ساز بخارات اسیدی (سفارشی)



محفظه

       فلزي با 3 درب جهت دسترسي آسان به كليه بخشهاي دستگاه

ابعاد

       مدل NL20:  80�70�70 سانتي متر (ارتفاع، عرض، طول)

       مدل NL50: 95�90�125 سانتي متر (ارتفاع، عرض، طول)

       مدل NL100: 120�130�220 سانتي متر (ارتفاع، عرض، طول)

وزن

       مدل NL20: حدود 120 کیلوگرم

       مدل NL50: حدود  200 کیلوگرم

       مدل NL100: حدود 300 کیلوگرم










مدل دستگاه

سیستم الکتروریسی

نوع کالکتور

طول درام ریسنده

قطر درام جمع کن

حجم وان

تعداد نازل

تعداد منبع ولتاژ بالا

وزن (کیلوگرم)

ابعاد

(سانتیمتر)

NL20D

غوطهوری

درام

20

8

350

-

2

120

80�70�70

NL50D

غوطهوری

درام

50

16

750

-

2

200

95�90�125

NL100D

غوطهوری

درام

100

32

1500

-

2

300

120�130�220

NL30R

غوطهوری

رول

30

-

450

-

6

350

200�90�150

N25D

نازلی

درام

25

8

-

6

2

120

80�75�75

N50D

نازلی

درام

50

16

-

12

2

200

100�100�125





  • این دستگاه دارای ثبت اختراع می باشد.

  • تمامی دستگاه‌ها به مدت يكسال گارانتي شركت فناوران نانومقياس مي‌باشند.

دریافت فایل کاتالوگ و دستورالعمل از صفحه دریافت فایل
