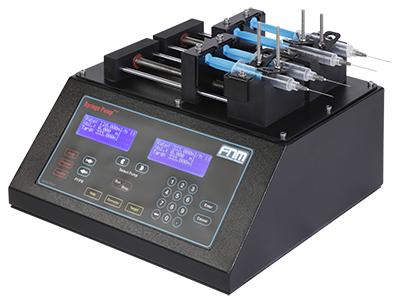

دستگاه پمپ سرنگي دارای 2 سیستم تزریق مستقل

Dual Syringe Pump (SP204)



پمپ های سرنگی سری ۲۰۰، به عنوان دستگاه هایی که دارای ۲ پمپ مستقل می باشند و می توانند تا حداکثر ۴ سرنگ (قطر داخلی 1 میلی متر) تا ml 60 (قطر داخلی 29 میلی متر) را نگه دارند، طراحی شده اند. این پمپ های سرنگی به منظور تزریق مقادیر دقیق سیالات برای کاربردهای متعددی شامل الکتروریسی، کالیبراسیون تزریق در اسپکترومتر جرمی یا محفظه واکنش، تزریق طولانی مدت دارو به حیوانات و کاربردهای تزریق عمومی ایده آل هستند.

با توجه به ۲ سیستم مکانیکی مستقل مورد استفاده در این پمپ ها،  امکان تزریق محلول با ۲ سرعت متفاوت میسر می باشد.





ویژگی ها:

  • صفحه نمایش روشن و رابط کاربری آسان

  • تزریق پیوسته و یکنواخت

  • قابلیت تزریق در مقیاس میکرولیتر (�l)

  • حافظه غیر فرار

  • قابلیت برنامه ریزی (سری HPM و HSM)

  • دارای نرم افزار مبتنی بر سیستم عامل ویندوز (سری HSM)

  • مناسب برای تزریق مواد با ویسکوزیته بالا (فشار بیش از 5 بار: سری HSH)

  • هشدار پایان تزریق به محض رسیدن به حجم مورد نظر (سری HPM و HSM)

  • پمپ سرنگی با دو پمپ مجزا (سری SP204)

  • قابلیت شارژ خودکار سرنگ (سری HPM و HSM)؛ با قابلیت نصب شیر برقی (سفارشی)

  • قابلیت تزریق / مکش (در سری HPM و HSM)



نرم افزار (قابل نصب بر روی سیستم عامل ویندوز)

عملکرد برنامه ریزی پمپ های سرنگی سری HSM، قابلیت های قدرتمندی برای انجام آزمایش های پیشرفته فراهم می کند. پمپ های سرنگی سری HSM در حالت برنامه (Program)، می توانند کارهای زیر را در زمان از پیش تعیین شده انجام دهند، همچنین این پمپ ها قادر به انجام فعالیت با دریافت فرمان از کامپیوتر (با استفاده از نرم افزار مخصوص یا LabVIEW)  می باشند:

  • آغاز یا توقف تزریق

  • تغییر مسیر تزریق (تزریق / مکش)

  • تغییر نرخ تزریق

  • تزریق حجم دقیقی از محلول و توقف تزریق پس از رسیدن به حجم مورد نظر

  • نرخ های تزریق با شیب صعودی یا نزولی

  • تزریق براساس فرمول دلخواه

کارهای گفته شده، در حالت “Program” می توانند برای ساده سازی پروژه های اتوماسیون شما با برنامه های قدرتمند لینک شوند (فرمان ها موجود است).



نحوه نامگذاری پمپ های سرنگی شرکت FNM

SPXYY ABC

X: 1: یک سیستم مکانیکی، 2: دو سیستم مکانیکی، 3: یک سیستم مکانیکی بزرگ

YY: حداکثر تعداد سرنگ قابل استفاده. (1، 2، 4 یا 10).

A: M: دقت متوسط، H: دقت بالا.

B: O: غیرقابل برنامه ریزی؛ P: قابلیت برنامه ریزی داخلی؛ S: قابلیت برنامه ریزی داخلی و نرم افزاری.

C: M: فشار متوسط، H: فشار بالا.

SP204 HSH: پمپ سرنگی، دارای 2 موتور، تعداد سرنگ: حداکثر 4 عدد، دقت بالا، قابلیت کنترل با نرم افزار، فشار بالا.

SP110 HPM: پمپ سرنگی، دارای 1 موتور، تعداد سرنگ: حداکثر 10 عدد، دقت بالا، قابل برنامه ریزی، فشار متوسط.

SP301 HSM: پمپ سرنگی، دارای 1 موتور، تعداد سرنگ: یک سرنگ بزرگ، دقت بالا، قابل برنامه ریزی، فشار متوسط.





مدل

SP102

SP110

SP204

SP301

تعداد مکانیزم مکانیکی

1

1

2

1

حداکثر تعداد سرنگ

2

10

2 + 2

1

مخزن بزرگ برای تزریق محلول

-

-

-






سری پمپ سرنگی

HOM

HPM

HSM

HSH

برنامه ریزی داخلی

-

کنترل با کامپیوتر

-

-

شارژ خودکار

-

فشار بالا

-

-

-










 مشخصات

توان ورودی: Hz 60 – 50، V AC 240 – 100

تعداد سرنگ: تا 2 عدد (مدل های SP102)/ تا 10 عدد (مدل های SP110)

صفحه نمایش: صفحه نمایش 4 سطری که هر سطر دارای 20 کاراکتر است.

حافظه: پارامترهای قطر داخلی سرنگ، نرخ تزریق، حجم نهایی تزریق، برنامه ها و تنظیمات مربوط به پمپ سرنگی را ذخیره می کند.

نوع سرنگ: پلاستیکی، فلزی یا شیشه ای

حداقل نرخ تزریق محلول: �l/hr 1 با استفاده از سرنگ �l 10 (قطر داخلی سرنگ: mm 1)

حداکثر نرخ تزریق محلول: ml/hr 5968 با استفاده از سرنگ ml 60 (قطر داخلی سرنگ: mm 29)

دقت پدال در هر گام: nm 10

نیروی خطی (حداکثر): kg 17 (در سری M kg 25 (در سری H)؛ این داده ها در نرخ تزریق ml/hr 120 به دست آمده اند.

درایو موتور: ˚8/1 استپ موتور

کنترل درایو موتور: ریز پردازنده با 128/1 میکرو استپ

تعداد میکرو استپ در هر دور از گام پیچ: 25600

وضوح گام: �m/�step 049/0

سرعت حرکت پدال: حداقل: �m/min 25/0؛ حداکثر: mm/min 152

رابط: USB (سری HSM)

دمای فعالیت: �C 45 – 0

دمای نگهداری: �C 45 - 0

روش فعالیت: پیوسته

ابعاد: سری SP102: cm 20 � 26 � 24، سری SP110: cm 20 � 34 � 24، سری SP204: cm  22 � 30 � 30

وزن: سری SP102: kg 4، سری SP110: kg 8/5، سری SP204: kg 2/9

گارانتی: 1 سال

کاربردها:

  • تزریق سلولی

  • تزریق کنترل شده دارو

  • الکتروریسی

  • تزریق کنترل شده واکنش دهنده به درون راکتور

  • آزمایشگاه روی تراشه







فرمول محاسبه حداقل (بر حسب ميكروليتر در ساعت) و حداكثر (بر حسب ميلي ليتر در ساعت) سرعت تزريق:

Fnm Syringe pump injection rate:

Min Rate (Microliter/hour) = 0.5 * Syringe diameter (mm) ^ 2

Max Rate (Mililiter/hour) = 1.60 * Syringe diameter (mm) ^ 2

Example:

Syringe 20mm in diameters: Min rate: 200 ul/h; Max rate: 640 ml/h

Syringe 10mm in diameters: Min rate: 50 ul/h; Max rate: 160 ml/h

Syringe 1mm in diameters: Min rate: 0.5 ul/h; Max rate: 1.6 ml/h







تولید سفارشی

با توجه به اینکه در بسیاری از موارد لازم است دستگاه "پمپ سرنگی" به عنوان یک زیرسیستم در کنار سایر اجزاء مورد استفاده قرار گیرد و مجموعه توسط یک واحد کنترل شود، شرکت فناوران نانومقیاس آمادگی دارد، سیستم مورد نیاز را طراحی و ارائه نماید. نرم‌افزار سیستم‌های سری S دارای این قابلیت و انعطاف‌پذیری می‌باشند که بر حسب نیاز مشتری، تغییرات مورد نظر در آنها اعمال گردد.

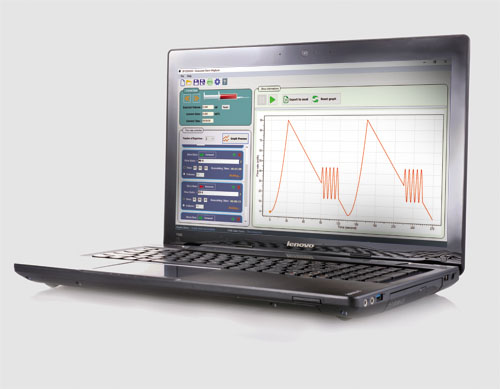

نرم افزار مدل HSM

این مدل دارای نرم افزار ویژه ای است که در آن امکان تزریق محلول طبق فرمول وجود دارد. در صورت عدم اتصال پمپ به کامپیوتر، دستگاه شبیه پمپ مدل برنامه پذیر (HPM) خواهد بود.



Syringe Pump software

توجه: این دستگاه جهت تزریق دارو به بیماران تست نشده است و فاقد مجوزهای لازم میباشد.



  • این دستگاه دارای ثبت اختراع می باشد.

  • تمامی دستگاه‌ها به مدت يكسال گارانتي شركت فناوران نانومقياس مي‌باشند.

دریافت فایل کاتالوگ و دستورالعمل از صفحه دریافت فایل
