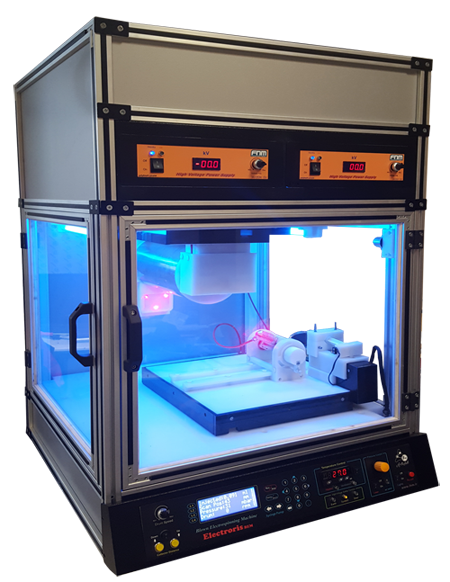

دستگاه آزمایشگاهی الکتروریسی دمشی

Labscale Blown Electrospinning Unit





الکتروریسی دمشی یک روش جدید برای تولید نانوالیاف با سرعت تولید بالا و به‌کمک هوای فشرده می‌باشد. در دستگاه آزمایشگاهی الکتروریسی دمشی امکان تولید وب تشکیل شده از نانوالیاف در ابعاد 30�30 وجود دارد. دستگاه الکتروریسی دمشی از دو منبع نیرو شامل منبع تغذیه ولتاژ بالا و نیروی هوا تشکیل شده است. در این دستگاه از نازل کواکسیال با طراحی منحصر‌به‌فرد و مختص الکتروریسی دمشی استفاده شده است. محلول پلیمری همراه با هوا از نوک نازل خارج شده و در اثر میدان الکتریکی حاصل از منبع ولتاژ بالای مثبت و منبع ولتاژ بالای منفی باردار شده و جت تشکیل شده به سمت جمع‌کننده کشیده میشود. در دستگاه آزمایشگاهی الکتروریسی دمشی از یک نازل کواکسیال استفاده می‌شود و توانایی الکتروریسی انواع پلیمرها در مقیاس آزمایشگاهی وجود دارد.





قابلیت و مشخصات

انعطاف پذیری

  • توسط این دستگاه مشخصات مختلف نانوالیاف از جمله تخلخل، شکل، قطر و توانایی گره‌دارشدن می تواند کنترل شود.

  • امکان تولید نانوالیاف با سرعت تولید بالا وجود دارد.

  • فرایند آسان و مقرون به‌صرفه است.

  • بسیاری از انواع پلیمرهای مختلف از جمله پلیمرهای مصنوعی، طبیعی و زیست‌تخریب‌پذیر و یا کامپوزیت می‌توانند توسط این دستگاه به نانوالیاف تبدیل شوند.

کاربری آسان

  • پارامترهای الکتروریسی می توانند به راحتی توسط پانل کنترل شوند.

برق ورودی دستگاه

  • 220 ولت ، تک فاز ، 60-50 هرتز

سیستم تزریق

  • افقی (با شیلنگ رابط نازل)

  • تعداد سرنگ قابل نصب : 1عدد

  • کنترل نرخ تزریق محلول پلیمری (10میکرولیتر تا 150 میلی لیتر در ساعت)

  • دو حالت تزریق : تزریق ممتد یا تزریق به میزان حجم تعیین شده

  • تزریق یکنواخت: تزریق یکنواخت محلول با استفاده از میکرودرایور با دقت بالا

  • تنظیم محل صفحه فشاردهنده سرنگ: امکان تنظیم سریع پدال با استفاده از دو کلید تنظیم موقعیت

ابعاد نانو الیاف

  • از 60 تا 500 نانومتر

جمع کننده (کلکتور)

  • درام چرخان با سرعت قابل کنترل

  • کنترل فاصله الکتروریسی (30-10 سانتی متر)

  • سرعت چرخش: دور کم (تا 1) و دور بالا (60 دور در دقیقه)

  • جنس: استیل

  • طول: 30 سانتی متر

  • قطر: 14 سانتی متر

سیستم تزریق محلول و هوا

  • تعداد سرنگ قابل نصب : 1 عدد (سفارشی تا 4 سرنگ)

  • نرخ تغذیه هر نازل: 150-1 میلی لیتر بر ساعت(ml/h)

  • گیج نازل محلول: 24-14

  • غلظت محلول پلیمر: 30-5 درصد

  • فشار هوا: 2000-20 میلی بار((mbar

سیستم روبش نازل

  • تنظیم سرعت روبش

  • سیستم تنظیم فاصله الکتروریسی

سیستم کنترل و پانل

  • استفاده از نمايشگر بزرگ گرافیکی به همراه  20 سوئيچ باعث كنترل آسان سيستم و نمايش كليه اطلاعات ضروري عملكرد دستگاه شده است.

  • تعبيه كليدهاي کم عملیاتی باعث کاربری آسان با دستگاه شده و به راحتي با فشار حداكثر چند كليد، دستگاه تنظيم شده و شروع بكار خواهد كرد.

منبع تغذیه ولتاژ بالا

  • دارای سیستم تامین اختلاف پتانسیل 35 کیلوولت مثبت

  • دارای سیستم تامین اختلاف پتانسیل 35 کیلوولت منفی

  • نمايشگر ديجيتال ولتاژ با دقت 1/0 كيلوولت

  • نمایشگر دیجیتال جریان مصرفی با دقت 1 میکروآمپر(سفارشی)

  • کنترل دیجیتال منابع ولتاژ بالا از طریق رابط HMI مستقل(سفارشی)



سیستم تنظیم دما، رطوبت و تهویه

سیستم گرمایش

  • کنترل دمای محیط الکتروریسی (دمای محیط تا 45درجه سانتی گراد)

  • سیستم کنترل رطوبت محفظه (سفارشی)

تهویه

  • خروج حلال از محفظه توسط هواکش با امکان برنامه ریزی مدت کارکرد

ایمنی

  • دارای سوئیچ مغناطیسی جهت قطع ولتاژ هنگام باز شدن دربهای دستگاه

  • خاموش شدن خودکار منبع ولتاژ بالا هنگام تمام شدن محلول

  • عدم امکان روشن شدن منبع ولتاژ بالا در صورت عدم اتصال ارت مناسب

سایر

توضیحات محفظه

  • محفظه فلزی با میز متحرک قابل تنظیم

  • دارای 3 درب جهت دسترسی آسان به کلیه بخش های دستگاه

ابعاد دستگاه

  • 100*90*90 سانتي متر

وزن تقریبی

  •  حدود 120 کیلوگرم







تمامی دستگاه‌ها به مدت يكسال گارانتي شركت فناوران نانومقياس مي‌باشند.

دریافت فایل کاتالوگ و دستورالعمل از صفحه دریافت فایل
