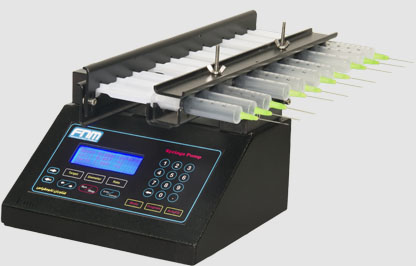

دستگاه پمپ سرنگي 10 نازله Syringe Pump SP2000

دستگاه پمپ سرنگي SP2000 جهت بكارگيري 1 تا 10 سرنگ طراحي شده است. اين دستگاه با توجه به ابعاد سرنگ استفاده شده، قابليت تزريق مقدار معيني محلول با سرعتهاي مختلف را دارا مي باشد. ابعاد سرنگ استفاده شده از طريق صفحه كليد روي دستگاه وارد سيستم كنترل شده و نرم افزار كنترل موجود در دستگاه پس از محاسبات لازم، ميزان دقيق حركت موتور را تعيين و اعمال مي نمايد. حافظه بكار گرفته شده در دستگاه، از نوع دايمي بوده و آخرين تنظيمات اعمال شده از قبيل اندازه سرنگ و سرعت تزريق در حافظه سيستم ثبت خواهد گرديد.

اين سيستم در تمامي مواردي كه نياز به تزريق كم و كنترل شده محلول مي باشد كاربرد دارد. برخي از اين كاربردها عبارتند از:

تزريق سلولي
تزريق كنترل شده دارو
الكتروريسندگي (جهت جلوگيري از تاثير منبع تامين اختلاف پتانسيل بايستي ارت دستگاه به صورت كامل وصل گردد)
تزريق واكنشگر به داخل راكتور

توجه: تمامی سیستمهای جدید با دقت بالا ساخته و ارائه می شوند و سیستمهای با دقت معمولی قبلی از خط تولید خارج شده است.

سری‌های مختلف پمپ سرنگي SP1000 شرکت فناوران نانومقیاس

· سیستم‌های معمولی دارای دقت تزريق بالا مي باشند.

· سیستم‌های سری prog علاوه بر دقت بالا دارای قابلیت برنامه‌ریزی داخلی می‌باشند.

· سیستم‌های سری com علاوه بر دقت بالا دارای قابلیت اتصال به کامپیوتر توسط پورت USB بوده و دارای نرم‌افزار مخصوص می‌باشند.

سیستم های سری prog دارای امکان برنامه ریزی داخلی در حداکثر 10 مرحله بوده و تغییر سرعت بین مراحل تنها بصورت مرحله ای (STEP) خواهد بود.

سیستم های سری com دارای امکان برنامه ریزی داخلی نمی باشند ولی نرم افزار آنها بنحوی طراحی شده است امکان تغییر سرعت و برنامه ریزی را بصورت مرحله ای، خطی، نمایی و ... (با توجه به فرمول داده شده به نرم افزار) برای کاربر مهیا می کند. این سیستم ها در صورت عدم اتصال به کامپیوتر همانند سیستم های معمولی عمل خواهند نمود.

مدل‌هاي مختلف پمپ‌هاي سرنگي ساخت شركت فناوران نانومقياس

مدل	SP1000 2 سرنگ -			SP2000 10 سرنگ -
مدل	کامپیوتر	معمولي	قابل برنامه	کامپیوتر	معمولي	قابل برنامه
جنس بدنه	پلاستيك	پلاستيك	پلاستيك	فلز	فلز	فلز
ولتاژ ورودي	12	12	12	220	220	220
حداقل سرعت تزريق با سرنگ قطر 1 ميلي‌متر (ميكروليتر در ساعت)	0.5	0.5	0.5	0.5	0.5	0.5
حداكثر تزريق با سرنگ قطر 20 ميلي‌متر (ميلي‌ليتر در ساعت)	640	640	640	640	640	640
گشتاور موتور (كيلوگرم سانتي‌متر)	9	9	9	9	9	9
دقت پمپ¹	25 نانومتر	25 نانومتر	25 نانومتر	25 نانومتر	25 نانومتر	25 نانومتر
قابليت برنامه ريزي داخلی	-	-	دارد	-	-	دارد
قابليت اتصال به كامپيوتر	دارد	-	-	دارد	-	-
صفحه كليد	20 كليد	20 كليد	20 كليد	25 كليد	20 كليد	20 كليد
نمايشگر (ستون * سطر)	16 * 2	16 * 2	16 * 2	16 * 2	16 * 2	16 * 2
سويئچ ابتدا و انتهاي حركت پدال	-	-	-	-	-	-
گارانتي	يكسال	يكسال	يكسال	يكسال	يكسال	يكسال

¹دقت محاسبه شده تئوري بوده و با توجه به دقت نامي موتور، درايور، گام پيچ و نرم افزار سيستم محاسبه شده است، بديهي است جهت دستيابي چنين دقتي بايستي كليه سيستم‌ها مكانيكي از قبيل پدال، پيچ، مهره، ريل، واگن، سرنگ و ... نيز اصلاح شوند.

قابليت‌ها

راحتي استفاده و نمايشگر: استفاده از نمايشگر دو سطري باعث نماش اطلاعات ضروري شده و نور پس زمينه آن باعث راحتي خواندن اطلاعات حتي در تاريكي مي‌گردد. استفاده از 20 كليد باعث عدم نياز به منوهاي تو در تو شده و بنابراين به راحتي با فشار حداكثر چند كليد، دستگاه تنظيم شده و شروع بكار خواهد كرد. تنظيمات مختلف از قبيل سرعت تزريق، قطر سرنگ و حداكثر تزريق به راحتي، حتي در حالتي كه دستگاه در حال كار است، قابل تنظيم مي باشد.

دو حالت تزريق: دستگاه داراي دو حالت تزريق ممتد يا تزريق به ميزان حجم تعيين شده مي باشد.

تزريق يكنواخت: استفاده از موتور با دقت بالا باعث تزريق يكنواخت محلول شده است.

تنظيم محل صفحه فشاردهنده سرنگ: استفاده از دو كليد جلو و عقب برنده محل صفحه، امكان تنظيم سريع آنرا بوجود آورده است.

انواع سرنگها: سيستم نگهدارنده سرنگ به نحوي طراحي شده است كه انواع سرنگها در سايزهاي مختلف مي‌تواند در آن مورد استفاده قرار گيرد.

قابليت بكارگيري در الكتروريسندگي: با استفاده از پوشش جاذب الكتريكي و ارت مناسب، اين دستگاه مي‌تواند در مواردي كه نياز به اعمال ولتاژهاي بالا در محلول داخل سرنگ است، بدون مشكل استفاده شود.

فرمول محاسبه حداقل (بر حسب ميكروليتر در ساعت) و حداكثر (بر حسب ميلي ليتر در ساعت) سرعت تزريق:

Fnm Syringe pump injection rate:

Min Rate (Microliter/hour) = 0.5 * Syringe diameter (mm) ^ 2

Max Rate (Mililiter/hour) = 1.60 * Syringe diameter (mm) ^ 2

Example:

Syringe 20mm in diameters: Min rate: 200 ul/h; Max rate: 640 ml/h

Syringe 10mm in diameters: Min rate: 50 ul/h; Max rate: 160 ml/h

Syringe 1mm in diameters: Min rate: 0.5 ul/h; Max rate: 1.6 ml/h

نحوه كار با دستگاه:

روشن نمودن دستگاه:

برق 220 ولت شهري بايستي به پشت دستگاه متصل شود.

كليد روشن/خاموش پشت دستگاه بايستي در حالت روش قرار گيرد.

در اين حالت صفحه نمايشگر دستگاه روشن شده و مدل دستگاه به مدت 3 ثانيه نمايش داده خواهد شد.

كليدهاي تنظيم محل صفحه تزريق (< / >)

اين دو كليد جهت حركت سريع صفحه پشتي سرنگها بوده و در مواقع تعويض سرنگ، با استفاده از آنها مي توان محل ابتداي تزريق را تنظيم نمود. استفاده از اين كليدها فقط جهت تنظيم محل صفحه بوده و تغييري در ميزان حجم تزريق (كه در صفحه نمايش نشان داده مي شود) نخواهد داشت.

كليد تزريق/توقف (Run/Stop)

يكبار فشردن اين دكمه باعث شروع تزريق شده و حجم محلول تزريق شده در هر لحظه بر روي نمايشگر بر حسب ميكروليتر (هزارم ميلي ليتر) نماش داده خواهد شد. در اين حالت در سمت راست سطر پاييني نمايشگر علامت >> ثبت خواهد گرديد كه نشاندهنده در حال تزريق دستگاه مي باشد. فشردن دوباره اين دكمه باعث توقف تزريق شده و علامت || در سمت راست سطر پاييني نمايشگر ثبت خواهد گرديد.

تنظيم حداكثر حجم تزريق (Target):

اين كليد جهت تنظيم ميزان تزريق مي باشد. در صورتيكه عدد صفر براي آن انتخاب شود، در آنصورت دستگاه به صورت ممتد تا زمانيكه كليد توقف فشرده نشده است به تزريق محلول ادامه خواهد داد. در صورتيكه هر عددي غير از صفر براي آن انتخاب گردد، دستگاه پس از تزريق آن حجم متوقف خواهد شد.

توضيح: با توجه به امكان اتمام محلول موجود در سرنگ و عدم توقف سيستم توسط كاربر، توصيه مي شود جهت جلوگيري از آسيب به سيستم، ميزان حداكثر تزريق به جاي صفر در ميزان حجم محلول سرنگ تنظيم گردد. (مثلاً اگر سرنگ داراي 2 ميلي ليتر محلول است، در اين بخش عدد 2 وارد شود تا در صورت اتمام اين حجم تزريق متوقف شود.)

تنظيم ابعاد سرنگ (Diameter):

اين دكمه جهت تنظيم ابعاد سرنگ مي باشد. در اين بخش بايستي قطر داخلي سرنگ به صورت دقيق وارد گردد. در برخي سرنگها ابعاد داخلي سرنگ روي آن حك شده است ولي درصورتيكه اين عدد وجود نداشته باشد بايستي توسط ابزارهاي اندازه گيري دقيق اين كار صورت گيرد. توضيح: خطا در اندازه گيري قطر داخلي مي تواند باعث خطا در سرعت تزريق گردد.

تنظيم سرعت تزريق (Rate):

اين دكمه جهت تنظيم سرعت تزريق مي باشد. حداكثر سرعت تزريق، با توجه به ابعاد سرنگ تغيير خواهد يافت. توجه به اين نكته لازم است كه ابعاد بايستي متناسب با سرعت تزريق انتخاب شود. استفاده از سرنگ با قطر كم جهت سرعتهاي تزريق پايين پيشنهاد مي گردد و مي تواند باعث يكنواختي جريان تزريق شود. بالعكس جهت سرعت بالاي تزريق بايستي از سرنگهاي با قطر بزرگ استفاده شود.

دكمه هاي ثبت/صرفنظر (Enter/Cancel)

دكمه ثبت باعث ذخيره اعداد نمايش داده شده در صفحه نمايش در حافظه سيستم شده و تغييرات اعمال خواهد گرديد. دكمه صرفنظر باعث عدم ثبت و اعمال تغييرات شده و داده هاي قبلي همچنان اعمال خواهند شد.

دكمه هاي اعداد

پس از فشردن دكمه هاي عملياتي (زرد رنگ)، بايستي اعداد مورد نظر از طريق اين دكمه ها وارد سيستم شود. دكمه ß جهت پاك كردن عدد سمت راست تعبيه شده است.

صفر نمودن حجم تزريق شده:

در مواقعي كه لازم است حجم نمايش داده شده در صفحه نمايشگر صفر شود، كافي است دكمه صرفنظر (Cancel) دو بار فشرده شود.

مشخصات محصول:

مدل: SP2000
حداكثر تعداد سرنگ: 10
نوع سرنگ: پلاستيكي، فلزي، شيشه اي
حداقل سرعت تزريق (سرنگ با قطر 1 میلی متر): طبق جدول
حداكثر سرعت تزريق (سرنگ با قطر 25 میلی متر): طبق جدول
صفحه نمايشگر: دو سطر 16 كاراكتري داراي پس زمينه با رنگ آبي
حافظه: داراي حافظه داخلي ثبت آخرين تغييرات
گشتاور موتور مورد استفاده: 9 كيلوگرم سانتيمتر
ولتاژ ورودي: 220 ولت شهري
ابعاد: ارتفاع (7 جلو 13 عقب)، طول (24)، عرض (18 سانتی متر)
گارانتي: يكسال

تولید سفارشی

با توجه به اینکه در بسیاری از موارد لازم است دستگاه "پمپ سرنگی" به عنوان یک زیرسیستم در کنار سایر اجزاء مورد استفاده قرار گیرد و مجموعه توسط یک واحد کنترل شود، شرکت فناوران نانومقیاس آمادگی دارد، سیستم مورد نیاز را طراحی و ارائه نماید. نرم‌افزار سیستم‌های سری com دارای این قابلیت و انعطاف‌پذیری می‌باشند که بر حسب نیاز مشتری، تغییرات مورد نظر در آنها اعمال گردد.
